JZQ系列园桂斜齿轮减速机,主要用于起重、矿山、通用化工、纺织、轻工等行业,其适用条件如下:
减速机高速轴的转速不大于1500转/分。
减速机用于正反两向运转。
减速机有九种传动比、九种配置型式和≡种低速轴轴端型式。

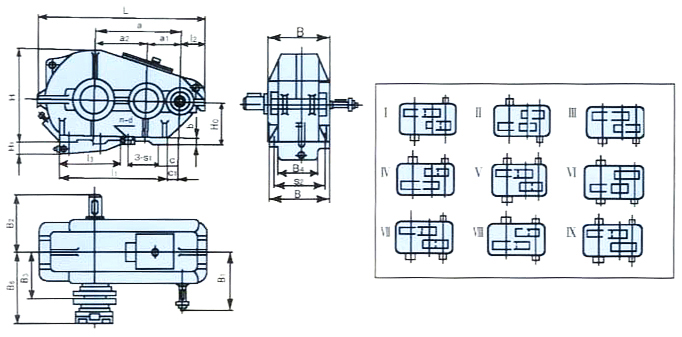

JZQ系列减速机外型,安装尺寸及装配型式
型 号 | 中心距 | 中心高 | ******外形尺寸 | 轴端尺寸 | I1 | I2 | l3 | B4 | H1 | b | 安装尺寸 | 减速器 ******质量 (kg) |
||||||||||||
a | a1 | a2 |
Ho0 |
L | B | H | 高速轴 | 低速轴 | C | C1 | 孔距 | 孔径 d |
孔数 n |
|||||||||||
B1 | B2 | B6 | B3 | S1 | S2 | |||||||||||||||||||
JZQ250 | 250 | 100 | 150 | 0 160 - 0.5 |
540 | 230 | 313 | 200 | 218 | 170 | 164.5 | 345 | 101 | 20 | 60 | 28 | 235 | 190 | 17 | 4 | 100 | |||
JZQ350 | 350 | 150 | 200 | 0 200 - 0.5 |
730 | 290 | 440 | 260 | 248 | 222 | 202 | 4?0 | 132 | 25 | 100 | 40 | 310 | 250 | 17 | 4 | 200 | |||
JZQ400 | 400 | 150 | 250 | 0 250 - 0.5 |
826 | 310 | 490 | 270 | 303 | 250 | 220 | 490 | 133 | 25 | 110 | 80 | 370 | 270 | 17 | 4 | 250 | |||
JZQ500 | 500 | 200 | 300 | 0 300 - 0.5 |
986 | 350 | 587 | 330 | 323 | 290 | 256 | 620 | 148 | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 390 | |||
JZQ650 | 650 | 250 | 400 | 0 320 - 0.5 |
1278 | 470 | 695 | 430 | 428 | 370 | 330 | 830 | 183 | 495 | 324 | 100 | 30 | 160 | 85 | 215 | 410 | 25 | 8 | 880 |
JZQ750 | 750 | 300 | 450 | 0 320 - 0.5 |
1448 | 510 | 740 | 450 | 445 | 410 | 350 | 1020 | 206 | 620 | 364 | 135 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | 1100 |
JZQ850 | 850 | 350 | 500 | 0 400 - 0.5 |
1632 | 580 | 857 | 510 | 523 | 480 | 388 | 1100 | 236 | 610 | 418 | 105 | 38 | 165 | 75 | 300 | 520 | 32 | 8 | 1500 |
JZQ1000 | 1000 | 400 | 600 | 400 - 0.5 | 1896 | 660 | 965 | 550 | 603 | 495 | 430 | 1350 | 257 | 870 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | 2230 |
