此种机型适应于各类标准电动机直联安装,如Y、YA、YB、YEJ、YCT系列电机。

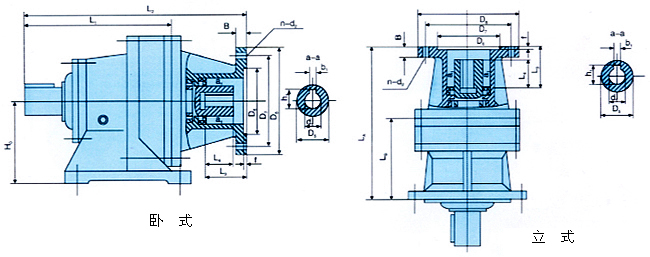

电动机连接盘安装尺寸(Y、YA、YB、YEJ、YCT系列电机)
机型号 | 相连接电动机 | D5 | d1 | 公差 | b1 | h1 | L4 | D6 | 公差 | D7 | D8 | f | B | n | D2 | L3 | H0 | L1 | L2 | Lb | LA | |
机座号 | 功率(KW) | |||||||||||||||||||||
B0 X2 Z2A |
Y71-4 | 0.25 | 35 | 14 | F7 | 5 | 16.3 | 20 | 110 | H8 | 130 | l60 | 4 | 12 | 4 | 10 | 30 | 100 | 163 | 226 | 1l4 | 177 |
Y71 -4 | 0.37 | |||||||||||||||||||||
Y801 - 4 | 0.55 | 40 | 19 | 6 | 21.8 | 30 | 130 | 165 | 200 | 12 | 40 | 236 | 187 | |||||||||
Y802 - 4 | 0. 75 | |||||||||||||||||||||
B B15 X3 Z3A |
Y71-4 | 0.37 | 35 | 14 | 5 | 16.3 | 20 | 110 | 130 | 160 | 10 | 30 | 140 | 196 | 271 | 138 | 213 | |||||
Y801- 4 | 0.55 | 40 | 19 | 6 | 21.8 | 30 | 130 | 165 | 200 | 12 | 40 | 281 | 223 | |||||||||
Y802 - 4 | 0.75 | |||||||||||||||||||||
Y90S - 4 | 1. 1 | 50 | 24 | 8 | 27.3 | 35 | 15 | 50 | 291 | 233 | ||||||||||||
Y90L - 4 | 1.5 | |||||||||||||||||||||
Y100L1一4 | 2.2 | 55 | 28 | 31.3 | 45 | 180 | 215 | 250 | 15 | 60 | 301 | 243 | ||||||||||
B2 B18 X4 Z4A |
Y802 - 4 | 0.75 | 40 | 19 | 6 | 21.8 | 30 | 130 | 165 | 200 | 12 | 12 | 40 | 150 | 246 | 333 | 186 | 273 | ||||
Y90S-4 | 1.1 | 50 | 24 | 8 | 27.3 | 35 | 15 | 50 | 338 | 278 | ||||||||||||
Y90L - 4 | 1.5 | |||||||||||||||||||||
Y100L1 - 4 | 2.2 | 55 | 28 | 31.3 | 45 | 180 | 215 | 250 | 5 | 15 | 60 | 348 | 288 | |||||||||
YI00L2一 4 | 3.0 | |||||||||||||||||||||
Y112M - 4 | 4.0 | |||||||||||||||||||||
B3 B22 X5 Z5A |
Y90L - 4 | 1.5 | 50 | 24 | 27.3 | 35 | 130 | 165 | 200 | 4 | 15 18 | 12 | 50 | 160 | 312 | 411 | 216 | 315 | ||||
Y100L1 - 4 | 2.2 | 55 | 28 | 31.3 | 45 | 180 | 215 | 250 | 5 | 15 | 60 | 421 | 325 | |||||||||
Y100L2 - 4 | 3.0 | |||||||||||||||||||||
Y112M - 4 | 4.0 | |||||||||||||||||||||
Y132S - 4 | 5.5 | 70 | 38 | 10 | 41.3 | 65 | 230 | 265 | 300 | 80 | 441 | 345 | ||||||||||
Y132M - 4 | 7.5 | |||||||||||||||||||||
B4 B27 X6\X7 Z6\Z7 |
Y112M -4 | 4.0 | 55 | 28 | 8 | 31.3 | 45 | 180 | 215 | 250 | 15 | 60 | ( x7 220)200 |
354 | 464 | 253 | 363 | |||||
Y132S - 4 | 5.5 | 70 | 38 | 10 | 41.3 | 65 | 230 | 265 | 300 | 18 | 80 | 484 | 383 | |||||||||
Y132M - 4 | 7.5 | |||||||||||||||||||||
Y160M-4 | 11 | 80 | 42 | 12 | 45. 3 | 85 | 250 | G8 | 300 | 350 | 6 | 22 | 19 | 110 | 514 | 413 | ||||||
Y160L - 4 | 15 | |||||||||||||||||||||
B5 B33 X8 Z8 |
Y132M - 4 | 7.5 | 70 | 38 | 10 | 41.3 | 65 | 230 | H8 | 265 | 300 | 5 | 18 | 15 | 80 | 250 | 451 | 592 | 315 | 456 | ||
Y160M - 4 | 11 | 80 | 42 | 12 | 45. 3 | 85 | 250 | G8 | 300 | 350 | 6 | 22 | 19 | 110 | 622 | 486 | ||||||
Y160L - 4 | 15 | |||||||||||||||||||||
Y200L1—4 | 18.5 | 100 | 55 | E7 | 16 | 59.3 | 300 | 350 | 400 | 25 | ||||||||||||
B6 B39 X9 Z9A |
Y160M - 4 | 11 | 80 | 42 | F7 | 12 | 45.3 | 250 | 300 | 350 | 22 | 290 | 519 | 694 | 346 | 521 | ||||||
Y160L - 4 | 15 | |||||||||||||||||||||
Y200L1 - 4 | 18.5 | 100 | 55 | E7 | 16 | 59.3 | 300 | 350 | 400 | 25 |
