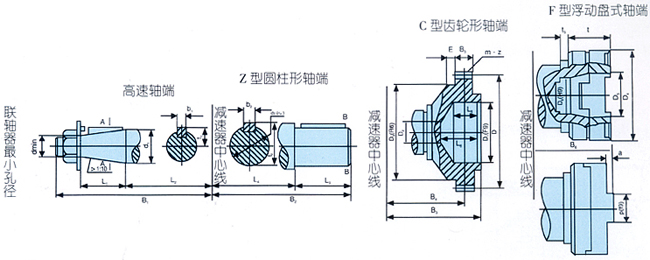

轴端部尺寸
型号 | 高速轴 | 低 速 轴 端 | ||||||||||||||||||||||||||||||
低速轴圆柱形轴端(Z) | 低速轴齿轮式轴端(C) | 低速轴浮动盘式轴端(F) | ||||||||||||||||||||||||||||||
d1 | L1 | L2 | B1 | d | b1 | t1 | d2 | L3 | L4 | B2 | b2 | t2 | m | Z | D | D1 | D2 | D3 | B3 | B5 | E | L5 | L6 | D4 | D5 | D6 | P | O | B6 | T | t3 | |
JZQ250 | 30 | 60 | 120 | 200 | 55 | 8 | 16.5 | 55 | 85 | 135 | 220 | 18 | 63 | 3 | 40 | 126 | 65 | 40 | 90 | 164.5 | 20 | 24.5 | 35 | 40 | 100 | 50 | 40 | 25 | 10 | 170 | 50 | 25 |
JZQ350 | 40 | 85 | 150 | 260 | 75 | 12 | 21.5 | 55 | 85 | 165 | 250 | 18 | 63 | 3 | 48 | 150 | 65 | 40 | 110 | 189.5 | 25 | 27 | 35 | 40 | 120 | 60 | 45 | 30 | 12 | 222 | 72 | 30 |
JZQ400 | 40 | 85 | 165 | 270 | 75 | 12 | 21.5 | 80 | 125 | 185 | 310 | 28 | 93 | 3 | 56 | 174 | 80 | 50 | 130 | 207.5 | 25 | 35 | 40 | 50 | 150 | 60 | 45 | 35 | 15 | 250 | 90 | 30 |
JZQ500 | 50 | 85 | 220 | 330 | 85 | 16 | 28 | 80 | 125 | 200 | 325 | 28 | 93 | 4 | 56 | 232 | 100 | 65 | 170 | 238.5 | 35 | 25 | 45 | 58 | 200 | 80 | 60 | 50 | 20 | 290 | 110 | 40 |
JZQ650 | 60 | 108 | 290 | 430 | 110 | 18 | 32.5 | 110 | 165 | 265 | 430 | 36 | 127 | 6 | 56 | 348 | 140 | 85 | 252 | 310 | 40 | 32 | 55 | 68 | 250 | 110 | 70 | 60 | 25 | 370 | 130 | 45 |
JZQ750 | 60 | 108 | 310 | 450 | 110 | 18 | 32.5 | 110 | 165 | 285 | 450 | 36 | 127 | 6 | 56 | 348 | 140 | 85 | 252 | 330 | 40 | 32 | 55 | 68 | 275 | 110 | 75 | 75 | 25 | 410 | 150 | 50 |
JZQ850 | 90 | 135 | 340 | 510 | 150 | 24 | 49 | 130 | 200 | 325 | 525 | 36 | 147 | 5 | 54 | 448 | 170 | 100 | 307 | 363 | 50 | 22 | 65 | 80 | 300 | 120 | 75 | 75 | 25 | 480 | 180 | 60 |
JZQ1000 | 90 | 135 | 380 | 550 | 150 | 24 | 49 | 150 | 200 | 605 | 605 | 40 | 169 | 10 | 48 | 500 | 180 | 100 | 322 | 400 | 60 | 45 | 75 | 100 | 325 | 130 | 80 | 80 | 30 | 495 | 180 | 60 |
JZQ系列减速机的传动比
公称传动比 i | 50 | 40 | 31.5 | 25 | 20 | 16 | 12.5 | 10 | 8 |
实际传动比 i | 48.57 | 40.17 | 31.50 | 23.34 | 20.49 | 15.75 | 12.64 | 10.35 | 8.23 |
