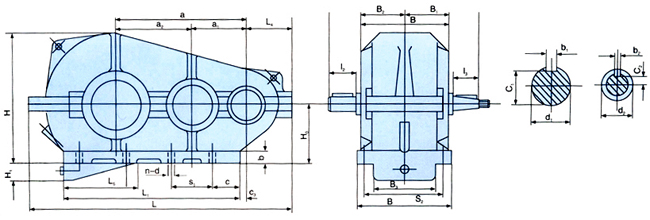

JZQ与ZQ系列减速机外形尺寸对照表
型号 | 轴端尺寸 | 中心距 | 中心高 0 H0 |
******外型尺寸 | 轴端尺寸 | L1 | L4 | L5 | B3 | H1 | b | 安装尺寸 | ******重量kg | ||||||||||||||||||
低速轴 | 高速轴 | a | a1 | a2 | L | B | H | 高速轴 | 低速轴 | C | C3 | 孔距 | 孔径d | 孔数n | |||||||||||||||||
d1 | b1 | c1 | L2 | d2 | b2 | c2 | L3 | B1 | B2 | S1 | S2 | ||||||||||||||||||||
JZQ250 | 55 | 18 | 47 | 83 | 30 | 8 | 9.5 | 58 | 250 | 100 | 150 | 0 160-0.5 |
540 | 230 | 313 | 200 | 218 | 345 | 101 | 20 | 60 | 28 | 235 | 190 | 17 | 4 | 100 | ||||
ZQ250 | 55 | 16 | 48.5 | 85 | 30 | 8 | 9.5 | 60 | 250 | 100 | 150 | 0 160-1.4 |
540 | 230 | 325 | 200 | 220 | 345 | 101 | 20 | 60 | 28 | 235 | 190 | 17 | 4 | 100 | ||||
JZQ350 | 55 | 18 | 47 | 83 | 40 | 12 | 13.5 | 82 | 350 | 150 | 200 | 0 200-0.5 |
730 | 290 | 440 | 260 | 248 | 470 | 132 | 25 | 100 | 40 | 310 | 250 | 17 | 4 | 200 | ||||
ZQ350 | 55 | 18 | 48.5 | 85 | 40 | 12 | 13.5 | 85 | 350 | 150 | 200 | 0 200-1.4 |
730 | 290 | 405 | 260 | 250 | 470 | 132 | 25 | 100 | 40 | 310 | 250 | 17 | 4 | 200 | ||||
JZQ400 | 80 | 28 | 67 | 123 | 40 | 12 | 13.5 | 82 | 400 | 150 | 250 | 0 250-0.5 |
826 | 310 | 490 | 270 | 303 | 490 | 133 | 25 | 110 | 80 | 370 | 270 | 17 | 4 | 250 | ||||
ZQ400 | 80 | 24 | 71 | 125 | 40 | 12 | 13.5 | 85 | 400 | 150 | 250 | 0 250-1.4 |
826 | 310 | 490 | 270 | 300 | 490 | 133 | 25 | 110 | 80 | 370 | 270 | 17 | 4 | 259 | ||||
JZQ500 | 80 | 28 | 67 | 123 | 50 | 16 | 18 | 82 | 500 | 200 | 300 | 0 300-0.5 |
986 | 350 | 587 | 330 | 323 | 620 | 148 | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 390 | ||||
ZQ500 | 80 | 24 | 71 | 125 | 50 | 16 | 18 | 85 | 500 | 200 | 300 | 0 300-1.5 |
986 | 350 | 590 | 330 | 325 | 620 | 148 | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 390 | ||||
JZQ650 | 110 | 36 | 100 | 163 | 60 | 18 | 22 | 105 | 650 | 250 | 400 | 0 320-0.5 |
1278 | 470 | 695 | 430 | 428 | 830 | 183 | 495 | 324 | 100 | 30 | 160 | 85 | 215 | 410 | 25 | 8 | 880 | |
ZQ650 | 110 | 32 | 98.5 | 165 | 60 | 18 | 22 | 110 | 650 | 250 | 400 | 0 320-1.5 |
1278 | 470 | 700 | 430 | 430 | 830 | 183 | 495 | 318 | 95 | 35 | 160 | 85 | 215 | 410 | 25 | 8 | 880 | |
JZQ750 | 110 | 36 | 100 | 163 | 60 | 18 | 22 | 105 | 750 | 300 | 450 | 0 320-0.5 |
1448 | 510 | 740 | 450 | 445 | 1020 | 206 | 620 | 364 | 135 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | 1100 | |
JZQ750 | 110 | 32 | 98.5 | 165 | 60 | 18 | 22 | 110 | 750 | 300 | 450 | 0 320-1.5 |
1448 | 510 | 745 | 450 | 450 | 1020 | 207 | 620 | 362 | 130 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | 1100 | |
ZQ850 | 130 | 36 | 113 | 198 | 90 | 24 | 35 | 130 | 850 | 350 | 500 | 0 400-0.5 |
1632 | 580 | 875 | 510 | 523 | 1100 | 236 | 610 | 418 | 105 | 38 | 165 | 75 | 300 | 520 | 32 | 8 | 1500 | |
JZQ850 | 130 | 36 | 117.2 | 200 | 90 | 24 | 35 | 135 | 850 | 350 | 500 | 0 400-1.6 |
1632 | 580 | 875 | 510 | 525 | 1100 | 236 | 610 | 418 | 105 | 40 | 155 | 75 | 300 | 520 | 32 | 8 | 1500 | |
ZQ1000 | 150 | 40 | 137 | 238 | 90 | 24 | 35 | 130 | 1000 | 400 | 600 | 0 400-0.5 |
1896 | 660 | 965 | 550 | 603 | 1350 | 257 | 870 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | 2230 | |
JZQ1000 | 150 | 40 | 126.5 | 240 | 90 | 24 | 35 | 135 | 1000 | 400 | 600 | 400-1.6 | 1896 | 660 | 965 | 550 | 605 | 1350 | 257 | 870 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | 2230 |
